От чего зависит производительность пневмоперегружателя зерна: гид по факторам влияния

Ситуация, знакомая инженеру элеватора: в паспорте пневмоперегружателя заявлено 50 тонн в час, а по факту выдает едва ли 30. Начинаются поиски неисправности и звонки поставщику.

На самом деле оборудование, скорее всего, исправно. Просто производительность пневмоперегружателя зерна — это не статичная цифра, а динамический параметр, который зависит от длины трассы, типа культуры и организации забора. Разберем, где именно теряются тонны. Этот материал основан на инженерной практике АО «ЖАСКО», которая более 30 лет производит пневмоперегружатели для агропромышленного комплекса.

Фактор 1. Длина трассы и геометрия: как сопротивление съедает тонны

Производительность всасывающе-нагнетательного пневмоперегружателя снижается с ростом дистанции. Причина фундаментальна: аэродинамическое сопротивление растет с каждым метром трубы, а мощность нагнетателя конечна.

Горизонтальное перемещение:

·  Падение производительности составляет примерно 7,5% на каждые 10 метров длины магистрали;

·  На дистанции 30–40 метров суммарное падение достигает 20–30%;

·  На предельных дистанциях 80–100 метров производительность составляет лишь 40–45% от максимальной.

Вертикальный подъем:

Гравитация берет двойную плату. Потеря производительности будет 4,5% на каждые 3 метра высоты — это примерно 15% на 10 вертикальных метров.

Повороты:

Каждое стандартное колено на 90° добавляет сопротивление, эквивалентное 5–10 метрам прямой трубы. Три поворота могут снизить производительность так же, как 20–30 дополнительных метров трассы.

Важно понимать: паспортные данные вентиляторных пневмоперегружателей ЖАСКО (серия ПП) приводятся для начальных условий — забор из вороха при длине заборного рукава 5 метров и выдаче на высоту 3 метра. Отклонение от этих условий в бо́льшую сторону отражается на производительности.

Колено 120°: инженерный компромисс

Колено 120° (угол поворота потока 60°) — более плавная альтернатива стандартному отводу 90°. Его коэффициент местного сопротивления составляет 60–70% от КМС колена 90°, а эквивалентная длина — 3–7 метров против 5–10 метров. Итог: выигрыш 1,5–3% производительности на каждый оптимизированный поворот.

Бонус: плавные повороты снижают ударные нагрузки на зерно и продлевают жизнь колену. Инженеры ЖАСКО при проектировании трасс всегда стараются использовать такие отводы.

Пример расчета эквивалентной длины

Задача: горизонтальный участок 30 м, два колена 90°, подъем 4 м.

Эквивалентная длина: 30 м + (2 × 7,5 м) + (4 м × 2) = 53 метра.

Ожидаемое падение производительности от номинала — 35–40%. Именно эту цифру следует закладывать в план перевалки.

Фактор 2. Тип культуры: почему паспорт не всегда совпадает с реальностью

Паспортная производительность — это почти всегда цифра для пшеницы нормальной влажности. Но поведение разных культур в воздушном потоке различается кардинально.

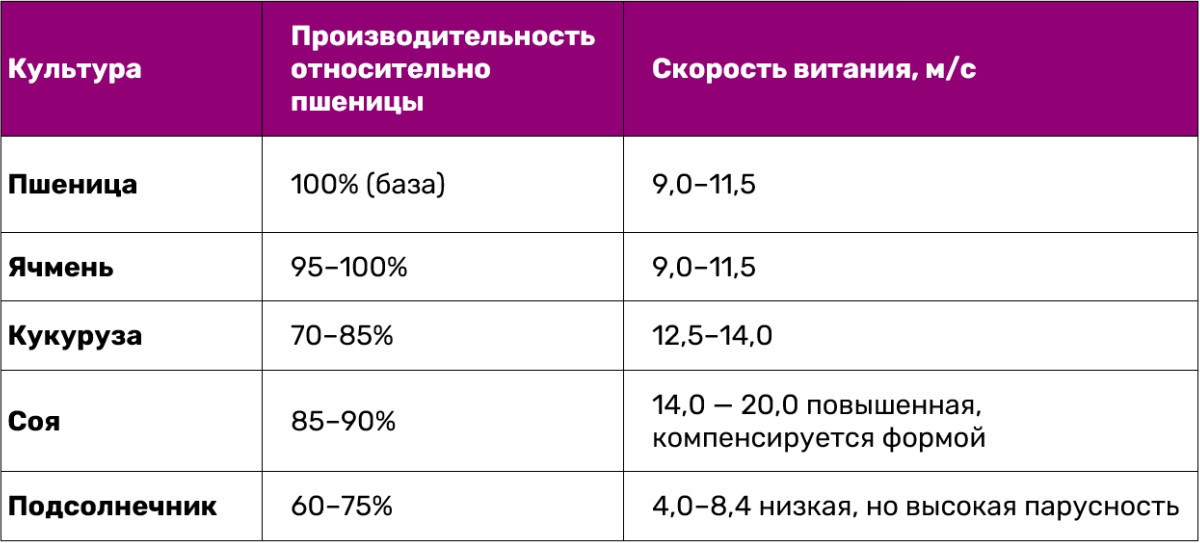

Ключевой параметр — скорость витания: минимальная скорость воздуха, при которой частица удерживается во взвешенном состоянии. Чем она выше, тем меньше зерна можно «подмешать» к воздуху без риска забивания трубы.

Кукуруза. Скорость витания выше — 12,5–14,0 м/с. Требуется более мощный поток, что при той же мощности нагнетателя снижает массовый расход до 70–85% от пшеницы.

Подсолнечник. Скорость витания низкая (4,0–8,4 м/с), но высокая парусность делает поток нестабильным. Система вынуждена работать на обедненной смеси — итог 60–75%.

На практике, например, вентиляторный пневмоперегружатель ЖАСКО ПП-25 на пшенице выдаёт паспортные 25 т/ч, на ячмене может дать до 27–28 т/ч, а на кукурузе его производительность снижается до 18–20 т/ч.

Критические поправочные факторы:

·  Влажность выше 15–16% снижает производительность еще на 10–20%;

·  Засоренность легкими примесями создает «воздушные пробки» в сопле.

Фактор 3. Организация забора и баланс всасывания/нагнетания

Способ забора продукта определяет, сколько его попадет в поток.

Забор из вороха. Оператор вручную перемещает заборный рукав по насыпи. Производительность сильно зависит от квалификации: заглубленное сопло перекрывает доступ воздуха, «гуляющее» по поверхности — гоняет воздух вхолостую. Результат: 80–90% от паспорта. Модели ЖАСКО оснащены заборными устройствами с регулируемым забором воздуха, что позволяет точнее настраивать концентрацию смеси и компенсировать человеческий фактор.

Забор из вагона или трюма. Длинный извилистый рукав через люк добавляет сопротивление, а риск «зависания» продукта вынуждает работать медленнее. Падение — 5–10% относительно открытого вороха.

Забор из бункера. Стабильная концентрация смеси и минимальное сопротивление позволяют приблизиться к 100% паспортной производительности.

Всасывание против нагнетания: где теряется мощность

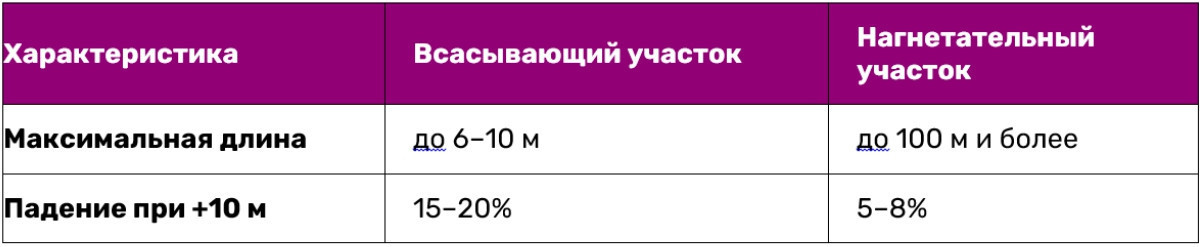

С точки зрения физики, увеличение длины заборного (всасывающего) участка бьет по производительности в 1,5–2 раза сильнее, чем такое же удлинение нагнетательного. 1 метр всасывающего рукава эквивалентен 1,5–2 метрам нагнетательной трубы.

Почему всасывание уязвимо:

·  Воздух разрежён, его плотность ниже — меньше «тяги» для переноса зерна;

·  Зерно нужно разогнать с нуля до скорости витания (10–15 м/с);

·  Любая негерметичность подсасывает лишний воздух, разбавляя смесь.

Почему нагнетание стабильно:

·  Воздух сжат и обладает большей кинетической энергией;

·  Зерно попадает в магистраль уже движущимся;

·  Негерметичность не критична: воздух просто выходит наружу, не разбавляя поток.

Инженерные правила:

·  Ставьте агрегат как можно ближе к месту забора — короткий всас, длинный выдув;

·  Всасывающую трассу делайте короткой и прямой, используйте жесткие трубы;

·  Повороты выносите на нагнетание — там они менее критичны.

Именно такой подход закладывают инженеры АО «ЖАСКО» при проектировании схем размещения оборудования: минимизация всасывающей линии и перенос всех длинных участков на нагнетание.

Резюме

Производительность пневмоперегружателя зерна — это функция от геометрии трассы, свойств продукта и организации потока. Прежде чем оценивать, справится ли машина с задачей, посчитайте эквивалентную длину с учетом поворотов и подъемов. Уточните, на какой культуре указана паспортная производительность. И помните: всасывание — самый капризный этап, который нужно «отвоевывать» у системы, тогда как нагнетание прощает больше ошибок.
